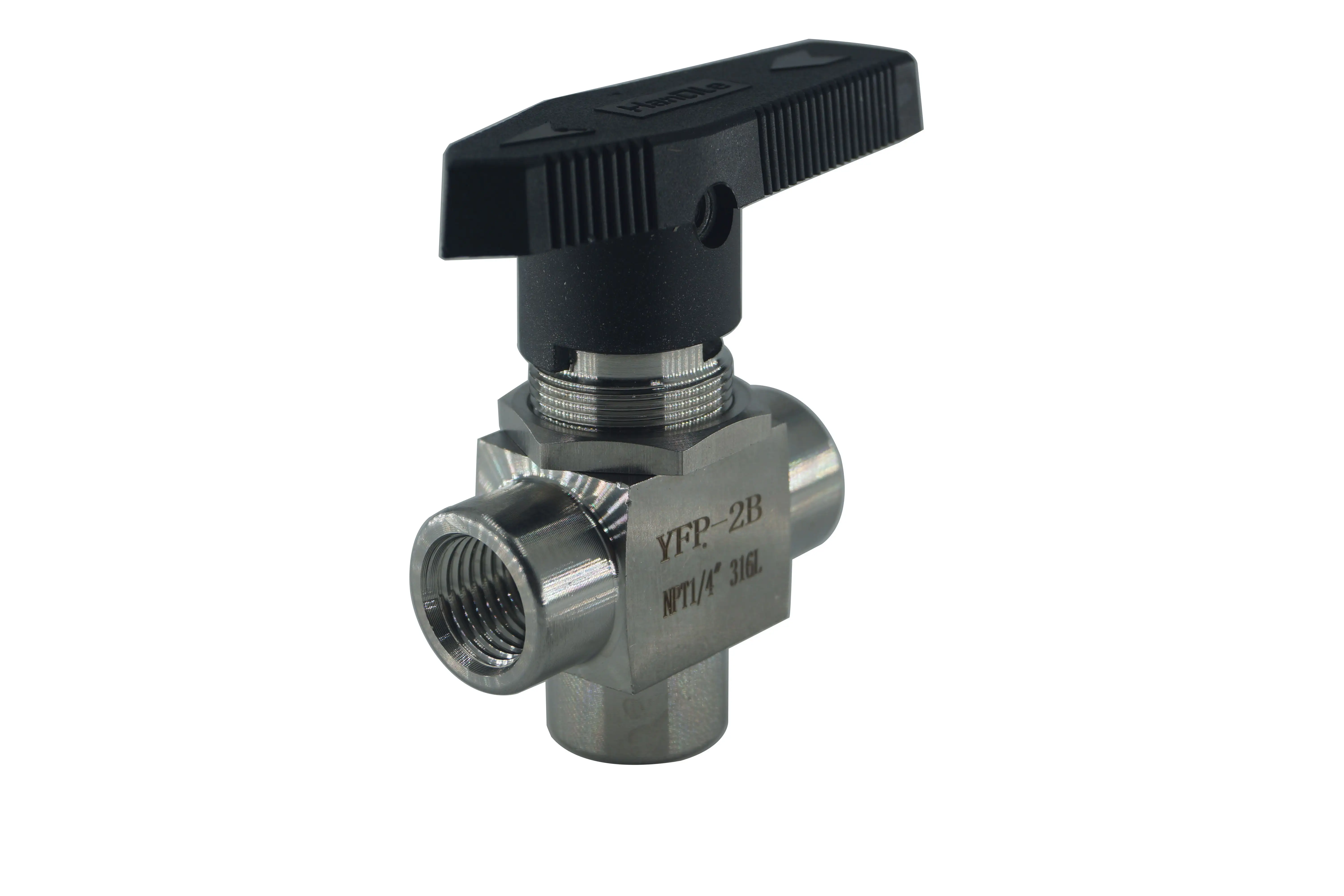

HY SS316 acier inoxydable 1/4 ''3/8'' 1/2 ''NPT BSP filetage interne 1000PSI robinet à tournant sphérique à trois voies
Détails du produit
Aperçu du produit
Améliorez votre système de contrôle des fluides et choisissez le robinet à tournant sphérique à trois voies en acier inoxydable SS316 de marque HY. Ce robinet à bille offre des options de filetage interne 1/4'', 3/8'', 1/2'' NPT et BSP, avec une résistance à haute pression de 1000PSI, garantissant un fonctionnement stable même dans des environnements de travail difficiles. Voici les principales caractéristiques du produit:
●Mise à niveau matérielle: L'acier inoxydable SS316 est utilisé, qui est plus résistant à la corrosion et adapté à une variété de supports.
●Spécifications de threads multiples: Des options de filetage 1/4'', 3/8'', 1/2'' NPT et BSP sont disponibles pour répondre aux différents besoins de connexion de tuyaux.
●Conception à trois voies: Vanne à bille flexible à trois voies pour réaliser la distribution et la conversion des fluides.
●Résistance à haute pression: Pression nominale de 1000PSI, adaptée aux systèmes à haute pression.
●Fabrication de précision: L'usinage de précision garantit les performances d'étanchéité et la stabilité à long terme de la vanne.
Le robinet à tournant sphérique à trois voies en acier inoxydable HY SS316 convient aux industries telles que le pétrole, la chimie, la pharmacie et la transformation des aliments, et constitue un choix idéal pour les solutions de contrôle des fluides. Investissez dans des vannes à bille HY pour apporter fiabilité et efficacité à vos processus industriels.
Dimension
| Connexion | Numéro de commande | Orifice (mm) | CV | Taille (mm) | ||||||||
| Entrée/sortie | Taille | A | B | C | D | F | G | H | I | |||
| NPT femelle | 1/8” | Q14SAF-1/8 | 2.6 | 0.15 | 20.6 | 41.2 | 37.3 | 30.0 | 8.6 | 4.4 | 15.1 | 19.9 |
| 1/4” | Q14SAF-1/4 | 4.2 | 0.75 | 24.5 | 49.0 | 41.6 | 40.0 | 11.2 | 4.8 | 19.8 | 22.2 | |
| Q14SAF1-1/4 | 7.0 | 1.7 | 31.8 | 63.6 | 52.6 | 50.8 | 14.2 | 9.7 | 28.6 | 31.8 | ||
| 3/8" | Q14SAF1-3/8 | 7.0 | 1.5 | 31.8 | 63.6 | 52.6 | 50.8 | 14.2 | 9.7 | 28.6 | 31.8 | |
| 1/2” | Q14SAF-1/2 | 10.0 | 3.5 | 39.6 | 79.2 | 61.7 | 76.2 | 17.5 | 9.7 | 38.1 | 39.6 | |
●Pression de fonctionnement : 1 000 psi (64 bar)
● Température de fonctionnement : -53 degrés C à 148 degrés C (-65 degrés F à 300 degrés F)
● Matériau : acier inoxydable 316, laiton et autres matériaux spécifiés par le client
● Siège de soupape : PTFE, RPTFE, UHMWPE
● Sens d'écoulement : type droit, 3 voies, 4 voies, 5 voies, 6 voies et 7 voies
● Style de connexion : viroles métriques, pouces métriques, filetage NPT, filetage ISO/BSP
● Taille : 1/8" à 1"
● Sujet : TNP, BSPT, BSPP
Parties principales
| Non. | Nom de la pièce | Matériel |
| 1 | Poignée | Plastique |
| 2 | Écrou de tige | 316/304 |
| 3 | Tige | 304 |
| 4 | Corps | 316/304 |
| 5 | Balle | 316/304 |
| 6 | Siège à bille | PTFE |
| 7 | Emballage de tige | PTFE |
