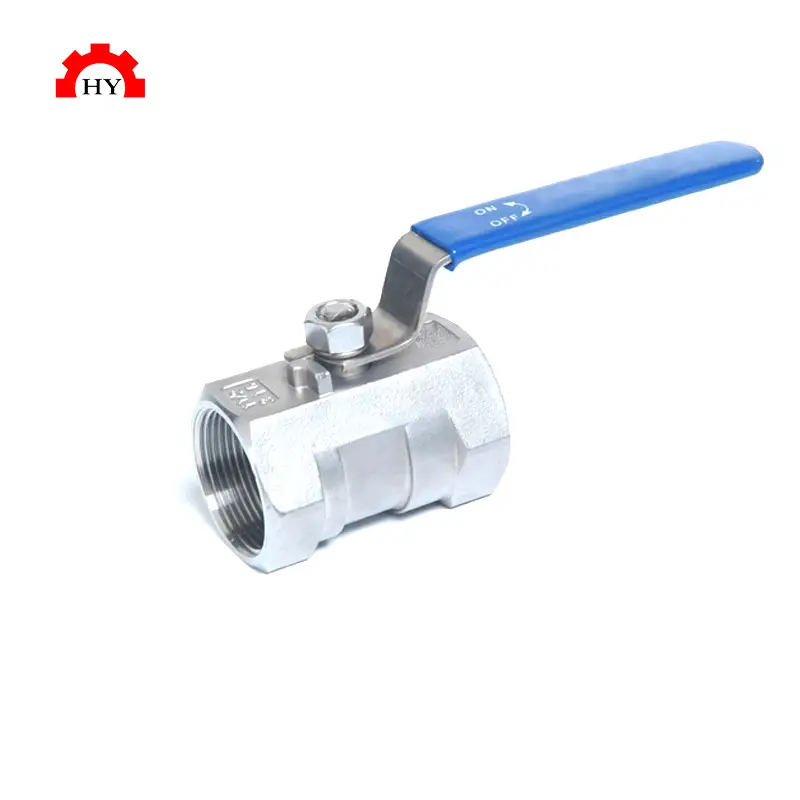

الفولاذ المقاوم للصدأ SS 304 316 1 قطعة نوع الخيوط صمام الكرة الإناث NPT قطعة واحدة 1 قطعة صمام الكرة
وصف المنتج
يُسمى الصمام الكروي المكون من قطعة واحدة بالصمام الكروي المكون من قطعة واحدة لأن جسم الصمام يعتمد هيكلًا متكاملاً. إنه صغير المظهر وخفيف الوزن. يتم تثبيت قلب الكرة ومقعد الصمام وساق الصمام من قناة التدفق على جانب واحد من جسم الصمام. نظرًا لقيود حجم قناة تدفق جسم الصمام، لا يمكن تثبيت قلب الكرة ذو التجويف الكامل داخل جسم الصمام، وبالتالي يتم تقليل تجويف قناة تدفق قلب الكرة للصمام الكروي المكون من قطعة واحدة. تخضع قدرة التداول لقيود معينة. هناك مزايا معينة في التكلفة. تستخدم أساسا لخطوط الأنابيب ذات الضغط المنخفض.
الصمام مصنوع من الفولاذ المصبوب WCB، الفولاذ المقاوم للصدأ CF8، CF8M ومواد أخرى.
تطبيقات واسعة: تستخدم على نطاق واسع في المعدات الميكانيكية والمعدات الصناعية وإمدادات المياه ومعدات الصرف الصحي.
البعد
الحجم | ∅ أ (مم) | ج (مم) | ه (مم) | د (مم) |
1/4” | 5 | 39 | 77 | 39 |
3/8” | 7 | 44 | 77 | 39 |
1/2” | 9.2 | 58.5 | 88 | 44 |
3/4” | 12.8 | 59 | 88 | 48 |
1” | 15 | 71 | 109 | 57 |
1-1/4” | 20 | 78 | 109 | 59 |
1-1/2” | 25 | 83 | 135 | 70 |
2” | 32 | 100 | 135 | 74 |
تفاصيل المنتج
الأجزاء الرئيسية
NO. | PART NAME | MATERIAL |
1 | مقعد | PTFE |
2 | كرة | CF8/CF8M |
3 | الجسم | CF8/CF8M |
4 | مقعد الكرة | PTFE |
5 | جهاز القفل | 304 |
6 | مقبض | 304 |
7 | غطاء المقبض | بلاستيك |
8 | الجوز الجذعية | 316/304 |
9 | ينبع | 316/304 |
10 | غسالة الجذعية | 304 |
11 | غسالة | 304 |
12 | التعبئة الجذعية | PTFE |
13 | غسالة التوجه | PTFE |
14 | قابس | CF8/CF8M |
