نظرة عامة على المنتج

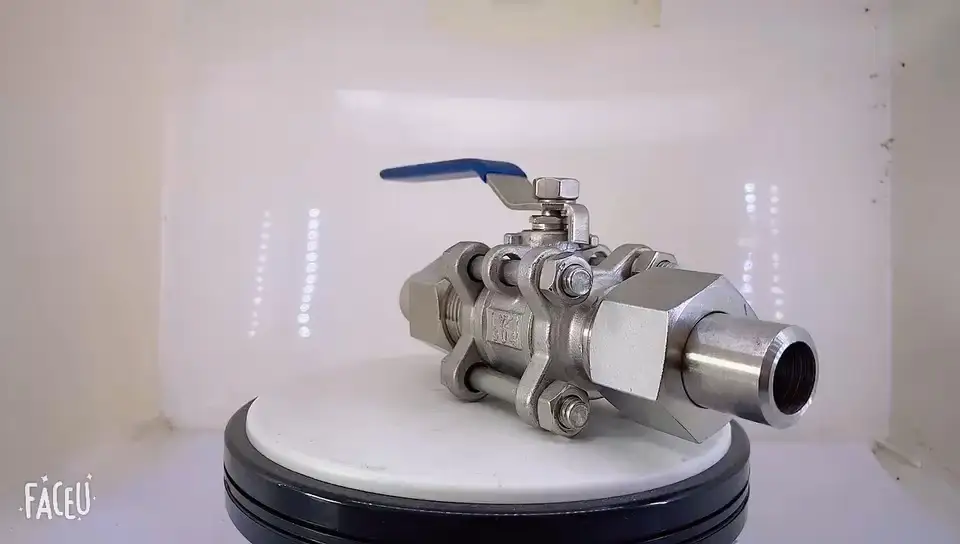

صمام كروي عائم ملحوم بعقب من الفولاذ المقاوم للصدأ HY 600 WOG - حل احترافي للتحكم في السوائل، مصنوع من الفولاذ المقاوم للصدأ عالي الجودة، مع مقاومة الضغط العالي 600WOG. يضمن هذا الصمام الكروي العائم ثنائي الاتجاه إحكام ومتانة نظام خطوط الأنابيب من خلال تقنية اللحام الدقيقة. إنها مناسبة لصناعات مثل البترول، المواد الكيميائية، والأدوية، وتوفر التحكم الموثوق في التدفق وعزل الوسائط، وهي خيار مثالي للتشغيل الآمن لخطوط الأنابيب الصناعية.
تفاصيل المنتج
مواد الأجزاء الرئيسية
لا. | اسم الأجزاء | PART NAME | MATERLAL |
1 | جسم الصمام | BODY | WCB/CFB/CFBM |
2 | كرة | BALL | S5304/S5316 |
3 | غطاء الصمام | END CAP | WCB/CFB/CFBM |
4 | مقعد الصمام | SEAT | RTFE |
5 | ساق الصمام | STEM | S5304/55316 |
6 | غسالة التوجه | THRUST WASHER | RTFE |
7 | التعبئة من النوع V | STEM PACKING | RTFE |
8 | حلقة ضغط | GLAND BUSH | SS304 |
9 | مقبض | HANDLE | SS304 |
10 | غطاء المقبض | HANDLE COVER | PC |
11 | غسالة الأواني | STEM NUT | SS304 |
12 | غطاء تحرير الفراشة | HANDLE NUT | SS304 |
13 | قفل المقبض | LOCKING PAD | SS304 |
14 | الجوز الجذعية صمام | BELLEVILLE WASHER | SS304 |
15 | يا الدائري | O-RING | NBR |
16 | بولت | BODY BOLT | SS304 |
17 | غسالة الربيع | BOLT WASHER | SS304 |
18 | بندق | BOLT NUT | SS304 |
المواصفات
الضغط الاسمي: | بن 1.6،2.5،4.0،6.4MPa |
قوة اختبار الضغط: | PT2.4،3.8،6.0.9.6MMPa |
ضغط اختبار المقعد (الضغط المنخفض): | الآلام والكروب الذهنية0.6 |
الوسائط القابلة للتطبيق: | Q61F-(16-64)C الماء.النفط والغاز |
Q61F-(16-64)P حمض النيتريك | |
Q61F-(16-64)R حمض الأسيتيك | |
درجة الحرارة المطبقة: | -20~180*C |
الحجم الخارجي الرئيسي
DN | L | D | H | E | I50 5211 | ||||
① | ② | ① | ② | ① | ② | ||||
6 | 65 | 12.7 | 48 | 105 | |||||
10 | 65 | 12.7 | 48 | 105 | |||||
15 | 75 | 75 | 15 | 57.5 | 72 | 105 | 150 | F03 | F04 |
20 | 90 | 90 | 20 | 63 | 78 | 129 | 150 | F03 | F05 |
25 | 100 | 100 | 25 | 75.5 | 88 | 156 | 177 | F04 | F05 |
32 | 110 | 110 | 32 | 81 | 93 | 156 | 177 | F04 | F07 |
40 | 125 | 125 | 38 | 81 | 101 | 182 | 196 | F05 | F07 |
50 | 150 | 150 | 50 | 94 | 108 | 182 | 196 | F05 | F07 |
65 | 190 | 190 | 63.5 | 104.5 | 145 | 252 | 266 | F07 | F10 |
80 | 220 | 220 | 76 | 131 | 155 | 252 | 266 | F07 | F10 |
100 | 270 | 270 | 100 | 180 | 318 | F10 | F10 |
