Detalhes do produto
Visão geral do produto

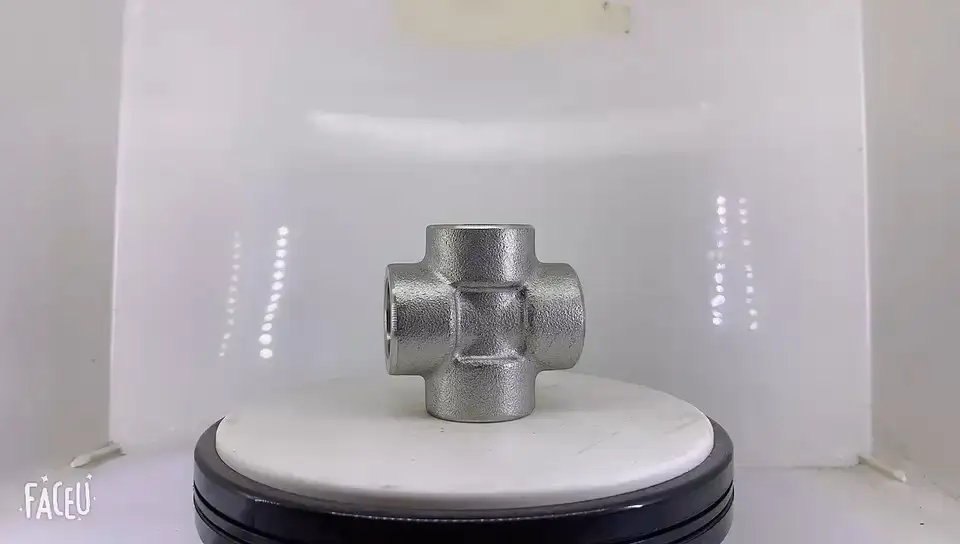

Os acessórios para tubos forjados de aço inoxidável da série HY Socket Weld são projetados para condições de trabalho adversas e de alta pressão, cobrindo dois níveis de pressão de 2.000 lb e 3.000 lb, e são adequados para as necessidades de sistemas de tubulações industriais diversificados. É feito de aço inoxidável de alta qualidade e formado por tecnologia de forjamento de precisão para garantir uma estrutura sólida e dimensões precisas. A aparência apresenta textura lisa e delicada, sem falhas e trincas, proporcionando proteção confiável para conexões de tubulações.
Em termos de método de conexão, o projeto de soldagem de soquete é adotado para melhorar efetivamente a vedação e estabilidade da peça de conexão. Este projeto torna a conexão entre os acessórios do tubo e a tubulação estanque e pode prevenir efetivamente vazamentos médios. Mesmo em ambientes de alta temperatura, alta pressão ou corrosivos, ele pode manter excelente desempenho de conexão e garantir a operação segura e estável de todo o sistema de dutos. É adequado para muitas indústrias com requisitos extremamente elevados de qualidade e confiabilidade de tubulações, como petróleo, química, gás natural, eletricidade e farmacêutica.
Vantagens e recursos
(I) Excelentes propriedades do material
A seleção de aço inoxidável de alta qualidade tem excelente resistência à corrosão e pode resistir à corrosão de uma variedade de meios químicos, como soluções ácidas e alcalinas, água salgada e vários compostos orgânicos, prolongando significativamente a vida útil dos acessórios para tubos e reduzindo o custo de manutenção e frequência de substituição de sistemas de dutos.
O aço inoxidável também tem boa resistência a altas temperaturas e pode manter suas próprias propriedades mecânicas em ambientes de alta temperatura, garantindo que o sistema de tubulação opere normalmente em cenários como transporte de vapor e processos de reação química em alta temperatura, e não se deformará ou amolecerá devido à temperatura aumenta.
(II) Vantagens da tecnologia de forjamento de precisão
O processo de forjamento torna a estrutura granular interna dos acessórios para tubos densa e uniforme, melhorando significativamente a resistência e a tenacidade dos acessórios para tubos, permitindo-lhes suportar choques de pressão mais elevados, evitando eficazmente o risco de ruptura e rebentamento da tubagem, e estabelecendo uma base sólida para sistemas de dutos de alta pressão.
O forjamento de precisão garante a precisão dimensional do produto, e as tolerâncias dimensionais de cada parte dos acessórios para tubos são extremamente pequenas, garantindo uma combinação perfeita com a tubulação, instalação conveniente e eficiente, reduzindo o tempo de instalação e comissionamento no local e melhorando o progresso de construção de engenharia.
(III) Desempenho de vedação confiável
O método de conexão por soldagem de soquete é combinado com o soquete e a torneira processados com precisão dos acessórios para tubos para formar uma superfície de vedação contínua e estanque após a soldagem, eliminando os perigos ocultos de vazamento médio e evitando efetivamente interrupções de produção, acidentes de segurança e poluição ambiental causada por vazamento .
O desempenho da vedação não é afetado por fatores como vibração da tubulação, mudanças de temperatura e flutuações de pressão. É estável e confiável a longo prazo, proporcionando um suporte sólido para a continuidade da produção industrial.
(IV) Ampla aplicabilidade
Dois níveis de pressão de 2.000LB e 3.000LB estão disponíveis para atender às necessidades de diferentes condições de pressão, da indústria leve à indústria pesada. Quer se trate de transporte de fluido comum ou transmissão de meio especial de alta pressão, ele pode ser adaptado com precisão.
É adequado para conectar tubos de vários diâmetros e especificações e pode ser integrado de forma flexível em vários layouts complexos de tubulações, fornecendo opções ricas para projeto e transformação de sistemas e ajudando os engenheiros a criar a rede de tubulações mais otimizada.
Dimensão
NPS DN | Profundidade do soquete | Espessura da parede | Centro para parte inferior do soquete | |||||
UM(mm) | B(em) | J(min) | 3000LB SCH80 | C(min) 6000LB SCH160 | 9000LB XXS | 3000TB SCH80 | G 6000 SCH160 | 9000 XXS |
6 | 1/8" | 10 | 3.2 | 4.0 | - | 11 | 11 | - |
8 | 1/4" | 10 | 3.8 | 4.6 | - | 11 | 14 | - |
10 | 3/8" | 10 | 4.0 | 5.1 | - | 14 | 16 | - |
15 | 1/2" | 10 | 4.5 | 5.6 | 9.4 | 16 | 19 | 25 |
20 | 3/4" | 13 | 5.0 | 7.0 | 9.8 | 19 | 22 | 29 |
25 | 1" | 13 | 5.6 | 7.9 | 11.4 | 22 | 27 | 32 |
32 | 1-1/4" | 13 | 6.3 | 7.9 | 12.2 | 27 | 32 | 35 |
40 | 1-1/2" | 13 | 6.3 | 8.9 | 12.7 | 32 | 38 | 38 |
50 | 2" | 16 | 7.0 | 11.0 | 13.9 | 38 | 41 | 54 |
65 | 2-1/2" | 16 | 8.9 | 12.5 | - | 41 | 57 | - |
80 | 3" | 16 | 10.0 | 13.8 | - | 57 | 64 | - |
100 | 4" | 19 | 10.7 | - | - | 67 | - | - |
