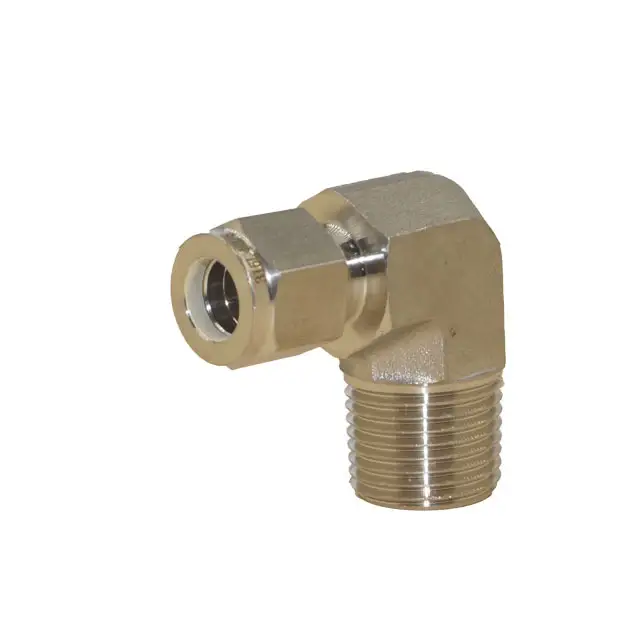

Accesorios para instrumentación Tubo de 1/4"OD x 1/4" NPT Accesorios para tubos de compresión de virola doble Codo macho de 90 grados de acero inoxidable 316
Codo de 90 grados para conectar tubos a tubos roscados en ángulo
El accesorio se conecta al tubo en un extremo y tiene un conector macho NPT en el otro.
Acero inoxidable tipo 316 304 endurecido químicamente para mayor resistencia y resistencia a la corrosión que el acero inoxidable sin tratar.
Accesorio de compresión de doble férula para un sello resistente a fugas en aplicaciones de alta presión
Para uso con tuberías y tubos de acero inoxidable.
Imension
MODEL NUMBER | TUBE OD |
| DIMENSIONS(INCH) | |||
T,INCH | NPT SIZE | A | D | E | F | |
HY-ME-1/16-1/16 | 1/16 | 1/16 | 0.75 | 0.34 | 0.05 | 7/16 |
HY-ME-1/16-1/8 | 1/8 | |||||
HY-ME-1/8-1/16 | 1/8 | 1/16 | 0.93 | 0.50 | 0.09 | 7/16 |
HY-ME-1/8-1/8 | 1/8 | 0.93 | 7/16 | |||
HY-ME-1/8-1/4 | 1/4 | 0.97 | 1/2 | |||
HY-ME-3/16-1/8 | 3/16 | 1/8 | 1.00 | 0.54 | 0.12 | 1/2 |
HY-ME-3/16-1/4 | 1/4 | |||||
HY-ME-1/4-1/16 |
1/4 | 1/16 | 1.06 |
0.60 | 0.12 | 1/2 |
HY-ME-1/4-1/8 | 1/8 | 1.06 | 0.19 | 1/2 | ||
HY-ME-1/4-1/4 | 1/4 | 1.06 | 0.19 | 1/2 | ||
HY-ME-1/4-3/8 | 3/8 | 117 | 0.19 | 11/16 | ||
HY-ME-1/4-1/2 | 1/2 | 1.25 | 0.19 | 13/16 | ||
HY-ME-5/16-1/8 | 5/16 | 1/8 | 1.13 | 0.64 | 0.19 | 9/16 |
HY-ME-5/16-1/4 | 1/4 | 1.13 | 0.25 | 9/16 | ||
HY-ME-5/16-3/8 | 3/8 | 1.2 | 0.25 | 11/16 | ||
HY-ME-3/8-1/8 |
3/8 | 1/8 | 1.2 |
0.66 | 0.19 | 5/8 |
HY-MME-3/8-1/4 | 1/4 | 1.2 | 0.28 | 5/8 | ||
HY-ME-3/8-3/8 | 3/8 | 1.23 | 0.28 | 11/16 | ||
HY-ME-3/8-1/2 | 1/2 | 1.31 | 0.28 | 13/16 | ||
HY-ME-3/8-3/4 | 3/4 | 1.46 | 0.28 | 1-1/16 | ||
HY-ME-1/2-1/4 | 1/2 | 1/4 | 1.42 |
0.9 | 0.28 | 13/16 |
HY-ME-1/2-3/8 | 3/8 | 1.42 | 0.38 | 13/16 | ||
HY-MME-1/2-1/2 | 1/2 | 1.42 | 0.41 | 13/16 | ||
HY-ME-1/2-3/4 | 3/4 | 1.57 | 0.41 | 1-1/16 | ||
HY-ME-5/8-3/8 | 5/8 | 3/8 | 1.5 | 0.96 | 0.38 | 15/16 |
HY-ME-5/8-1/2 | 1/2 | 1.5 | 0.47 | 15/16 | ||
HY-ME-5/8-3/4 | 3/4 | 1.57 | 0.5 | 1-1/16 | ||
HY-ME-3/4-1/2 | 3/4 | 1/2 | 1.57 | 0.96 | 0.47 | 1-1/16 |
HY-ME-3/4-3/4 | 3/4 | 0.62 | ||||
HY-ME-7/8-3/4 | 7/8 | 3/4 | 1.76 | 1.02 | 0.62 | 1-3/8 |
HY-ME-1-3/4 | 1 | 3/4 | 1.93 | 1.23 | 0.62 | 1-3/8 |
HY-ME-1-1 | 1 | 0.88 | ||||
