Detalles del producto

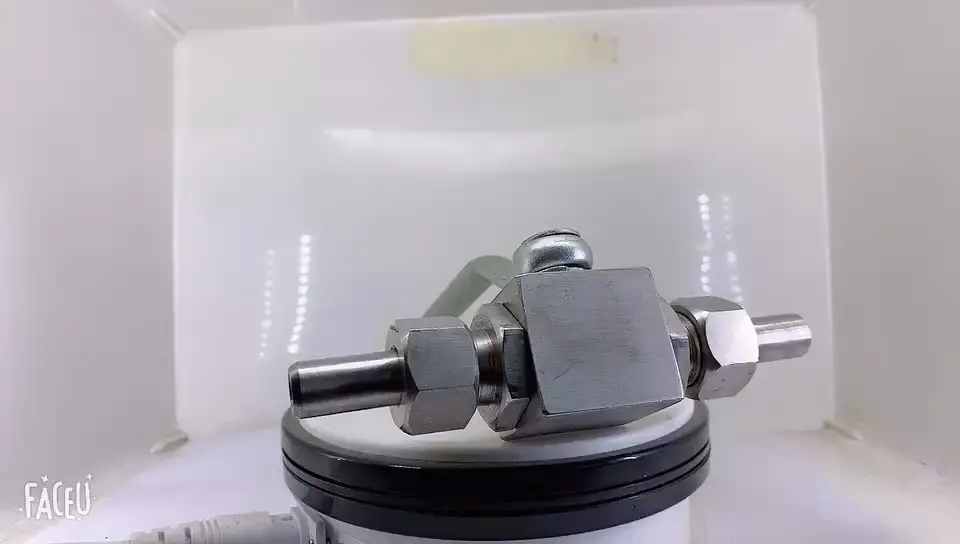

Descripción general del producto
● Materiales de alta calidad: fabricados con acero inoxidable 304 y 316 resistente a la corrosión, así como con acero al carbono A105, para garantizar durabilidad y confiabilidad a largo plazo.
● Capacidad de alta presión: Soporta presiones de hasta 3000 a 6000 Psi, adecuado para condiciones de trabajo extremas.
Diseño soldado a tope: Proporciona una conexión soldada a tope resistente para garantizar un funcionamiento sin fugas.
● Amplia aplicación: Adecuado para industrias como la de petróleo, gas y productos químicos, y adecuado para una variedad de medios fluidos.
● Estándares estrictos: siga estándares internacionales como API y ASME para garantizar la calidad y el rendimiento del producto.
● Resistencia a altas temperaturas: se adapta a un amplio rango de temperaturas para satisfacer las necesidades de diferentes entornos.
● Conexión flexible: Proporciona una variedad de métodos de conexión, incluidas bridas, roscas, etc., para adaptarse a diferentes sistemas de tuberías.
Ventajas y características
● Resistencia a la corrosión: El material de acero inoxidable resiste eficazmente la corrosión y prolonga la vida útil.
● Fácil operación: Diseño simple, fácil instalación y mantenimiento.
● Seguro y confiable: Cumple con los estándares de seguridad de la industria para garantizar un funcionamiento seguro.
● Servicio personalizado: Se pueden proporcionar soluciones personalizadas según las necesidades del cliente.
Imension
Conexión | Número de pedido | Orificio (mm) | CV | Tamaño (mm) | |||||
Entrada/salida | Tamaño | A | B | C | D | E | |||
Métrico tubo | 6milímetro | HY-HP2BVFT-6M | 10 | 1.2 | 45.5 | 90.4 | 44 | 130 | 32 |
8milímetro | HY-HP2BVFT-8M | 2.7 | 46.1 | 92.2 | 44 | 130 | 32 | ||
10milímetro | HY-HP2BVFT-10M | 4.8 | 47.1 | 94.2 | 44 | 130 | 32 | ||
12milímetro | HY-HP2BVFT-12M | 7.5 | 49.5 | 99 | 44 | 130 | 32 | ||
14milímetro | HY-HP2BVFT-14M | 7.5 | 49.5 | 99 | 44 | 130 | 32 | ||
16milímetro | HY-HP2BVFT-16M | 14 | 10 | 54 | 108 | 48 | 145 | 41 | |
18milímetro | HY-HP2BVFT-18M | 10 | 54.1 | 108.2 | 48 | 145 | 41 | ||
20milímetro | HY-HP2BVFT-20M | 19 | 19 | 59.5 | 119 | 53 | 160 | 50 | |
22milímetro | HY-HP2BVFT-22M | 19 | 59.5 | 119 | 53 | 160 | 50 | ||
25milímetro | HY-HP2BVFT-25M | 30 | 64 | 128 | 53 | 160 | 50 | ||
tubo en pulgadas | 1/4” | HY-HP2BVFT-1/4 | 10 | 1.2 | 45.3 | 90.6 | 44 | 130 | 32 |
3/8” | HY-HP2BVFT-3/8 | 10 | 3.7 | 46.8 | 93.6 | 44 | 130 | 32 | |
1/2” | HY-HP2BVFT-1/2 | 10 | 7.5 | 49.4 | 98.8 | 44 | 130 | 32 | |
5/8” | HY-HP2BVFT-5/8 | 14 | 10 | 53.8 | 107.6 | 48 | 145 | 41 | |
3/4” | HY-HP2BVFT-3/4 | 14 | 10 | 53.8 | 107.6 | 48 | 145 | 41 | |
3/4” | HY-HP2BVFT-3/4 | 19 | 19 | 59.4 | 118.8 | 53 | 160 | 50 | |
1” | HY-HP2BVFT-1 | 19 | 30 | 63.9 | 127.8 | 53 | 160 | 50 | |
Mujer NPT | 1/4” | HY-HP2BV-1/4 | 10 | 7.5 | 36 | 72 | 44 | 130 | 32 |
3/8" | HY-HP2BV-3/8 | 10 | 7.5 | 36.7 | 73.4 | 44 | 130 | 32 | |
1/2” | HY-HP2BV-1/2 | 10 | 7.5 | 41.5 | 83 | 44 | 130 | 32 | |
1/2” | HY-HP2BV1-1/2 | 14 | 10 | 47.5 | 95 | 48 | 145 | 41 | |
3/4" | HY-HP2BV-3/4 | 14 | 10 | 47.5 | 95 | 48 | 145 | 41 | |
3/4" | HY-HP2BV1-3/4 | 19 | 30 | 48.1 | 96.2 | 53 | 160 | 50 | |
1” | HY-HP2BV-1 | 19 | 30 | 52.9 | 105.8 | 53 | 160 | 50 | |
TNP macho | 1/4" | HY-MHP2BV-1/4 | 10 | 3.7 | 41.7 | 83.4 | 44 | 130 | 32 |
3/8" | HY-MHP2BV-3/8 | 10 | 7.2 | 41.7 | 83.4 | 44 | 130 | 32 | |
1/2” | HY-MHP2BV-1/2 | 10 | 7.5 | 46.5 | 93 | 44 | 130 | 32 | |
1/2” | HY-MHP2BV1-1/2 | 14 | 10 | 51 | 102 | 48 | 145 | 41 | |
3/4" | HY-MHP2BV-3/4 | 14 | 10 | 51 | 102 | 48 | 145 | 41 | |
3/4" | HY-MHP2BV1-3/4 | 19 | 19 | 56.5 | 113 | 53 | 160 | 50 | |
1” | HY-MHP2BV-1 | 19 | 30 | 61.4 | 122.8 | 53 | 160 | 50 |
Partes principales
¡No! | Nombre DE LA PARTE | Aterial |
1 | Manija | Plástico |
2 | Tuerca del vástago | 316/304 |
3 | Provenir | 304 |
4 | Cuerpo | 316/304 |
5 | Pelota | 316/304 |
6 | Asiento de bola | PTFE |
7 | Embalaje del vástago | PTFE |
