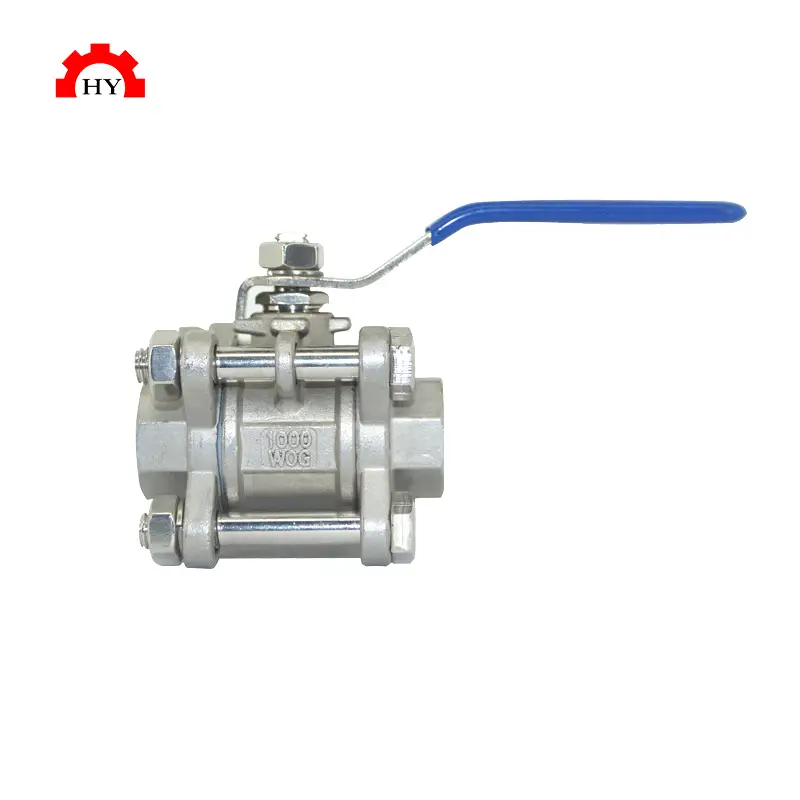

SS 304 316 3 قطعة صمام كروي من الفولاذ المقاوم للصدأ صمام كروي للتحكم اليدوي Cf8m 1000 Wog أنثى صمام كروي كامل التجويف
وصف المنتج
يتكون الصمام الكروي المكون من 3 قطع من جسم الصمام الرئيسي وجسمين للصمام المساعد، لذلك يطلق عليه اسم الصمام الكروي المكون من 3 قطع. بعد تثبيت قلب الكرة وساق الصمام في جسم الصمام الرئيسي، يتم تثبيت جسم الصمام المساعد في مقعد الصمام، ويتم توصيل أجسام الصمام الرئيسية والمساعدة ككل من خلال البراغي. قناة التدفق الأساسية للكرة هي أيضًا ذات تجويف كامل.
صمامات كروية من الفولاذ المقاوم للصدأ مكونة من 3 قطع مزودة بأختام PTFE & المقاعد، صمامات كروية من الفولاذ المقاوم للصدأ مع مقاعد PTFE (تفلون). & توفر الأختام مقاومة ممتازة للتآكل لمعظم التطبيقات. الفولاذ المقاوم للصدأ & يعمل PTFE بشكل جيد في التطبيقات بما في ذلك، على سبيل المثال لا الحصر، الماء والنفط والغاز/الهواء والقلويات الخفيفة والأحماض ووقود الديزل الحيوي والوقود والكحول. تم تجهيز هذه الصمامات الكروية بأختام محكمة لضمان عدم التسرب وختم طويل الأمد بعد سنوات عديدة من الاستخدام المتكرر. متوفر في كل من WOG200 وWOG1000. تعتبر WOG200 مثالية لمعظم التطبيقات العامة. WOG1000 مخصص للضغط العالي والتطبيقات الصناعية حيث يفضل المتانة وطول عمر الصمام.
معلمات المنتج
الحجم | ∅ د (مم) | لتر (مم) | همم) | ه (مم) |
1/4” | 9.2 | 59 | 52 | 108 |
3/8” | 12.8 | 60 | 52 | 108 |
1/2” | 15 | 65.5 | 63 | 113 |
3/4” | 20 | 76.5 | 68 | 113 |
1” | 25 | 86.2 | 79 | 135 |
1-1/4” | 32 | 103.1 | 88 | 135 |
1-1/2” | 38 | 118 | 97 | 160 |
2” | 50 | 131.5 | 108 | 160 |
2-1/2” | 65 | 164.5 | 128 | 230 |
3” | 80 | 182.7 | 140 | 230 |
4” | 100 | 229.6 | 172 | 335 |
تفاصيل المنتج
الأجزاء الرئيسية
لا. | جزء اسم | المواد |
1 | غطاء المقبض | بلاستيك |
2 | الجوز الجذعية | 316/304 |
3 | ينبع | 304 |
4 | غسالة الجذعية | 304 |
5 | الجوز الغدة | 304 |
6 | غسالة التوجه | PTFE |
7 | ختم النهاية | PTFE |
8 | بولت | 304 |
9 | بولت الجوز | 304 |
10 | غسالة الترباس | 304 |
11 | نهاية كاب | CF8/CF8M |
12 | الجسم | CF8/CF8M |
13 | كرة | CF8/CF8M |
14 | مقعد الكرة | PTFE |
15 | التعبئة الجذعية | PTFE |
16 | جهاز القفل | 304 |
17 | مقبض | 304 |
