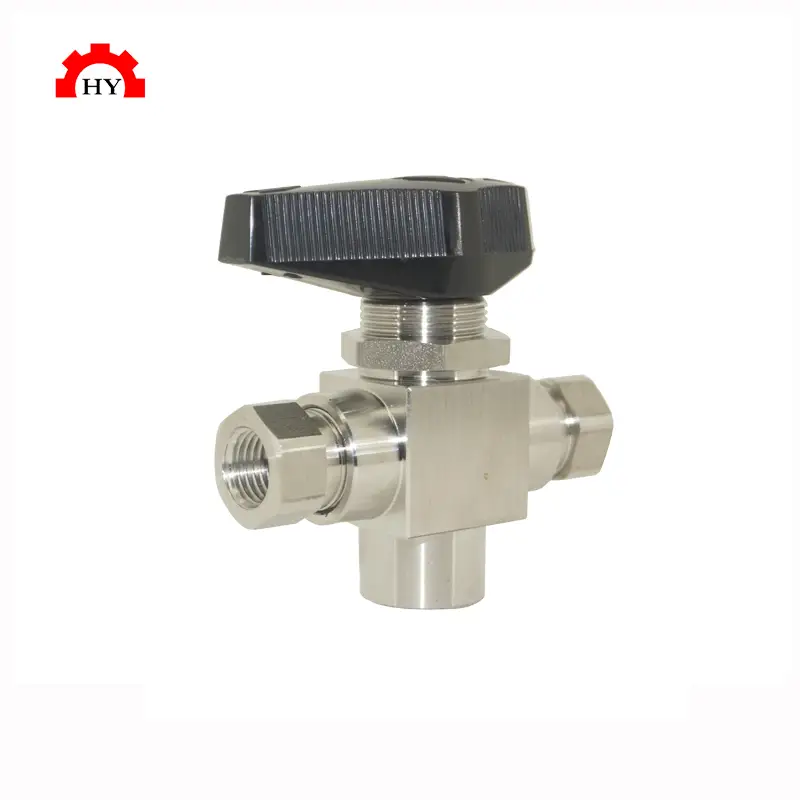

HY الفولاذ المقاوم للصدأ 6000psi 1/2 NPT 2 طريقة 3 طريقة أداة مرتكز الدوران الكرة صمام
تفاصيل المنتج
نظرة عامة على المنتج
اكتشف الأداء المتفوق للعلامة التجارية HY - صمام كروي محمل من الفولاذ المقاوم للصدأ عالي الضغط بقدرة 6000 رطل لكل بوصة مربعة، متوفر مع وصلة 1/2 NPT، مناسب للتكوينات ثنائية الاتجاه وثلاثية الاتجاه. تم تصميم هذا الصمام الكروي الصناعي لبيئات التحكم في السوائل الأكثر تطلبًا. وفيما يلي النقاط الرئيسية للمنتج:
●قوة فائقة: يتحمل ضغوطًا تصل إلى 6000 رطل لكل بوصة مربعة، وهو مناسب للتطبيقات الصناعية ذات الضغط العالي.
● ضمان المواد: مصنوع من الفولاذ المقاوم للصدأ عالي الجودة لضمان مقاومة التآكل ومتانة طويلة الأمد.
●اتصال دقيق: وصلة ملولبة 1/2 NPT، مما يوفر تركيبًا محكمًا وموثوقًا.
● تصميم متعدد الاستخدامات: يوفر خيارات ثنائية وثلاثية الاتجاه، ومرنة للتكيف مع أنظمة الأنابيب المختلفة.
● تحمل صمام الكرة: تصميم المحمل الفريد يقلل من احتكاك الكرة ويزيد من عمر التشغيل.
يعد الصمام الكروي المحمل المصنوع من الفولاذ المقاوم للصدأ HY خيارًا مثاليًا للصناعات مثل النفط والغاز والمواد الكيميائية والأدوية، مما يوفر حلولًا دقيقة وفعالة لاحتياجات التحكم في السوائل لديك. اختر HY للتأكد من أن عملياتك الصناعية سلسة وخالية من القلق.
البعد
| اتصال | رقم الطلب | فتحة (مم) | السيرة الذاتية | الحجم (مم) | ||||||||
| مدخل / مخرج | الحجم | A | B | C | D | F | G | H | I | |||
| أنثى معاهدة حظر الانتشار النووي | 1/8” | Q14SAF-1/8 | 2.6 | 0.15 | 20.6 | 41.2 | 37.3 | 30.0 | 8.6 | 4.4 | 15.1 | 19.9 |
| 1/4” | Q14SAF-1/4 | 4.2 | 0.75 | 24.5 | 49.0 | 41.6 | 40.0 | 11.2 | 4.8 | 19.8 | 22.2 | |
| Q14SAF1-1/4 | 7.0 | 1.7 | 31.8 | 63.6 | 52.6 | 50.8 | 14.2 | 9.7 | 28.6 | 31.8 | ||
| 3/8" | Q14SAF1-3/8 | 7.0 | 1.5 | 31.8 | 63.6 | 52.6 | 50.8 | 14.2 | 9.7 | 28.6 | 31.8 | |
| 1/2” | Q14SAF-1/2 | 10.0 | 3.5 | 39.6 | 79.2 | 61.7 | 76.2 | 17.5 | 9.7 | 38.1 | 39.6 | |
●ضغط العمل: 6000 رطل لكل بوصة مربعة (413 بار)
● درجة حرارة العمل: -53 درجة مئوية إلى 148 درجة مئوية (-65 درجة فهرنهايت إلى 300 درجة فهرنهايت)
● المواد: الفولاذ المقاوم للصدأ 316 والنحاس وغيرها من المواد المحددة من قبل العميل
● مقعد الصمام: PTFE، RPTFE، UHMWPE
● اتجاه التدفق: النوع المستقيم، 3 طرق، 4 طرق، 5 طرق، 6 طرق و7 طرق
● نمط الاتصال: حلقات مترية، بوصة مترية، خيط NPT، خيط ISO/BSP
● الحجم: 1/8 بوصة إلى 1 بوصة
● الموضوع: معاهدة حظر الانتشار النووي، BSPT، BSPP
الأجزاء الرئيسية
| لا. | جزء اسم | المواد |
| 1 | مقبض | بلاستيك |
| 2 | الجوز الجذعية | 316/304 |
| 3 | ينبع | 304 |
| 4 | الجسم | 316/304 |
| 5 | كرة | 316/304 |
| 6 | مقعد الكرة | PTFE |
| 7 | التعبئة الجذعية | PTFE |
