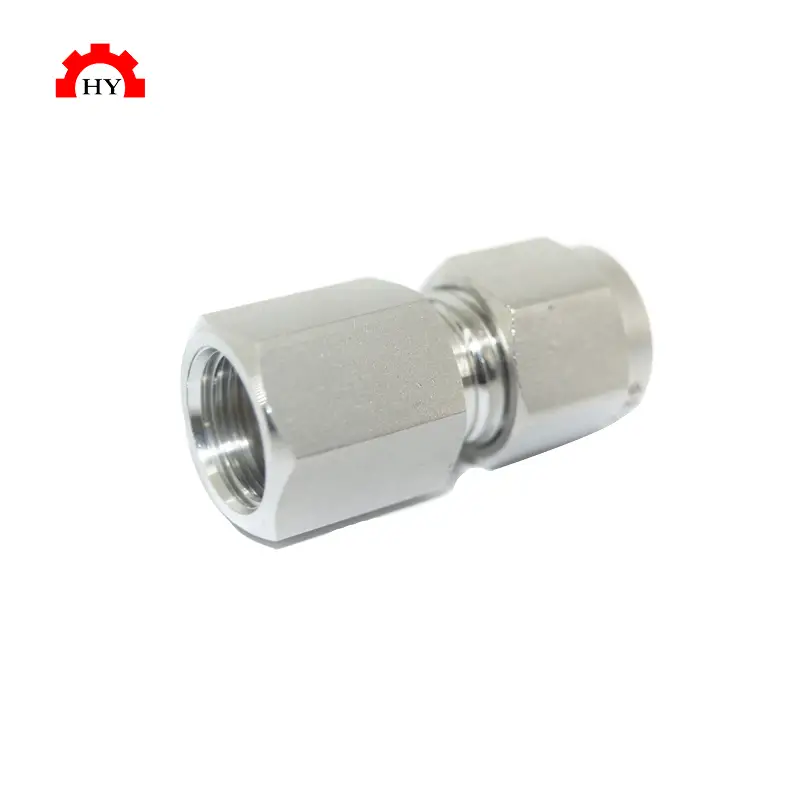

Encaixe de tubo de instrumento de compressão, virolas duplas, adaptador fêmea, conector npt para instrumentação
Encaixe de tubo com ponteira dupla em uma extremidade e NPT fêmea na outra extremidade, intercambiável com outras marcas importantes, incluindo Swagelok e Parker A-Lok
Fabricado em aço inoxidável 316 304 de alta qualidade para maior resistência mecânica e resistência à corrosão
Componentes usinados com precisão garantem a deformação perfeita de ponteiras e tubos, proporcionando conexões estanques e resistentes a vibrações, mesmo em aplicações severas ou estressantes
Roscas endurecidas com acabamento superficial liso para evitar escoriações e prolongar a vida útil. As roscas das porcas são banhadas a prata para minimizar o atrito contra as roscas do corpo
Fácil de desconectar e reapertar
Dimensão
MODEL NUMBER | TUBE OD |
NPT SIZE | DIMENSIONS(INCH) | |||
T,INCH | A | D | E | F | ||
HY-FC-1/16-1/16 | 1/16 | 1/16 | 0.93 | 0.34 | 0.05 | 7/16 |
HY-FC-1/16-1/8 | 1/8 | 0.96 | 9/16 | |||
HY-FC-1/8-1/8 | 1/8 | 1/8 | 1.13 | 0.50 | 0.09 | 9/16 |
HY-FC-1/8-1/4 | 1/4 | 1.32 | 3/4 | |||
HY-FC-3/16-1/8 | 3/16 | 1/8 | 1.17 | 0.54 | 0.12 | 9/16 |
HY-FC-1/4-1/8 |
1/4 | 1/8 | 1.23 |
0.60 |
0.19 | 9/16 |
HY-FC-1/4-1/4 | 1/4 | 1.41 | 3/4 | |||
HY-FC-1/4-3/8 | 3/8 | 1.48 | 7/8 | |||
HY-FC-1/4-1/2 | 1/2 | 1.67 | 1-1/16 | |||
HY-FC-5/16-1/8 | 5/16 | 1/8 | 1.26 | 0.64 | 0.25 | 9/16 |
HY-FC-5/16-1/4 | 1/4 | 1.45 | 3/4 | |||
HY-FC-3/8-1/8 |
3/8 | 1/8 | 1.29 |
0.66 |
0.28 | 5/8 |
HY-FC-3/8-1/4 | 1/4 | 1.48 | 3/4 | |||
HY-FC-3/8-3/8 | 3/8 | 1.54 | 7/8 | |||
HY-FC-3/8-1/2 | 1/2 | 1.73 | 1-1/16 | |||
HY-FC-3/8-3/4 | 3/4 | 1.88 | 1-5/16 | |||
HY-FC-1/2-1/4 |
1/2 | 1/4 | 1.59 |
0.90 |
0.41 | 13/16 |
HY-FC-1/2-3/8 | 3/8 | 1.65 | 7/8 | |||
HY-FC-1/2-1/2 | 1/2 | 1.84 | 1-1/16 | |||
HY-FC-1/2-3/4 | 3/4 | 1.90 | 1-5/16 | |||
HY-FC-5/8-1/4 |
5/8 | 3/8 | 1.65 |
0.96 |
0.41 | 15/16 |
HY-FC-5/8-1/2 | 1/2 | 1.84 | 1-1/16 | |||
HY-FC-5/8-3/4 | 3/4 | 1.90 | 1-5/16 | |||
HY-FC-3/4-1/2 | 3/4 | 1/2 | 1.84 | 0.96 | 0.62 | 1-1/16 |
HY-FC-3/4-3/4 | 3/4 | 1.90 | 1-5/16 | |||
HY-FC-7/8-3/4 | 7/8 | 3/4 | 1.96 | 1.02 | 0.72 | 1-5/16 |
HY-FC-1-3/4 | 1 | 3/4 | 2.10 | 1.23 | 0.88 | 1-3/8 |
HY-FC-1-1 | 1 | 2.45 | 1-5/8 | |||
